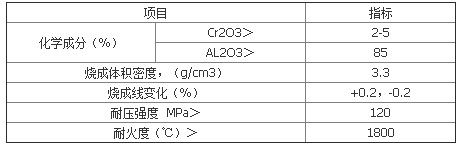

| 品牌：駒達耐材 | 規格：650*230*130 | 材質：鉻剛玉 |
| 產地：新密 |
電熔鋯剛玉磚又稱AZS電熔鋯剛玉磚英文縮寫是AZS，是按Al2O3－Zr02－Sio2三元係相圖的三個化學成分，依其含量多少順序排列的，Al2O3取A，Zr02取Z，Sio2取S，國家標準採用這個縮寫，例如33號熔鑄鋯剛玉磚，縮寫為AZS—33#，36號熔鑄鋯剛玉磚，縮寫為AZS—36#,41號熔鑄鋯剛玉磚，縮寫為AZS—41#。
電熔鋯剛玉磚是用純凈的氧化鋁粉與含氧化鋯65%、二氧化硅34%左右的鋯英砂在電熔爐熔內化後注入模型內冷卻而形成的的白色固體，其岩相結構由剛玉與鋯斜石的共析體和玻璃相組成，從相學上講是剛玉相和鋯斜石相的共析體，玻璃相充填於它們的結晶之間。
電熔鑄磚制造工藝將的鋯英石砂和工業氧化鋁粉按1:1配合，外加少量NaZO(以碳酸鈉的 形式加入)、B20:(以硼酸或硼砂的形式加入)熔劑，混合均勻，經1800~1900℃熔化後澆鑄成型，可制得含zr02)33%的熔鑄磚。在此基礎上，採用部分脫硅鋯英石砂作原料，可制得含ZrO236%~41%的熔鑄磚。googangyuzhuan鋯剛玉磚(z irconia- eorundumrefraetory brick)利用工業氧化 鋁粉和鋯英石砂為原 料，制成的ZrOZ含量為33%~45%的耐火制品。鉛剛玉磚主要用於玻璃工業池窯。
豫公安備 41010502000017號
