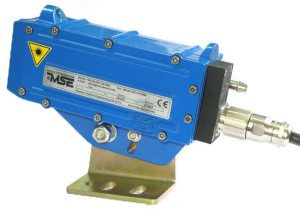

MSE-GL30高溫激光液位計
特點：
● 用於測量熔融狀態下硅液液位，閉環控制硅液液位
● 能在惡劣的戶外環境下，保持很高的測量精度和可靠性
● 使用可見激光束，易於瞄準被測物
● 可用電腦輸入各種功能指令
● 可用不同參數對開關量輸出和模擬量輸出分別編程
● 隨意設定報警距離範圍
● 隨意設定測量值的輸出單位
● 可用外部觸發器實現遠程觸發測量
工作原理：
MSE-GL30型高溫激光液位計採用相位比較原理進行測量。激光傳感器發射不同頻率的可見激光束，接收從被測物返回的散射激光，將接收到的激光信號與參考信號進行比較，後用微處理器計算出相應偏移所對應的物體間距離。測量精度可以達到mm級。
性能指標：
測量範圍 | 0.1-10m | 工作溫度 | -10℃-50℃，大於50℃需加冷卻，水冷或氣冷可選 |
測量精度 | 0.5mm | 存儲溫度 | -20℃-70℃ |
分辨率 | 0.1mm | 供電電壓 | 10V-30VDC |
重復性 | 0.2mm | 測量時間 | 10Hz |
激光發散角 | 0.6mrad | 傳感器尺寸 | 220×124×60mm（L×W×H） |
激光等級 | 2級 | 安裝孔尺寸 | 見尺寸圖 |
防護等級 | IP65，鋁殼 | 重量 | 1.9Kg（含安裝支架） |
數據接口 | RS232/RS422（可轉換） 波特率9600，ASCII 格式8n1 | 開關量輸出 | 可編程開關量輸出（中心點和滯後範圍）帶負載能力0.5A |
模擬量輸出 | 對測量範圍可編程，4-20mA， 負載阻抗 500Ω | 工作模式 | DT |
1測量精度與測量距離和被檢物品反射率有關
2測量精度的統計概率為95%
儀表外殼和冷卻
材料 | AL6鑄鋁，高溫噴塑 | 冷卻方式 | 氣冷+空氣吹掃；水冷+空氣吹掃 |
防護等級 | IEC IP66，DIN89011 | 氣壓 | 5-15PSI，流量：28-140L/min |
重量 | 1.9kg | 水壓 | 5-10PSI,流量：0.2-0.3L/min |
電纜接頭 | IP65 | 水溫 | 環境溫度低於70℃,使用20℃冷卻水 |
長度 | 2米 | 環境溫度高於80℃,使用5℃的冷卻水 |
典型應用

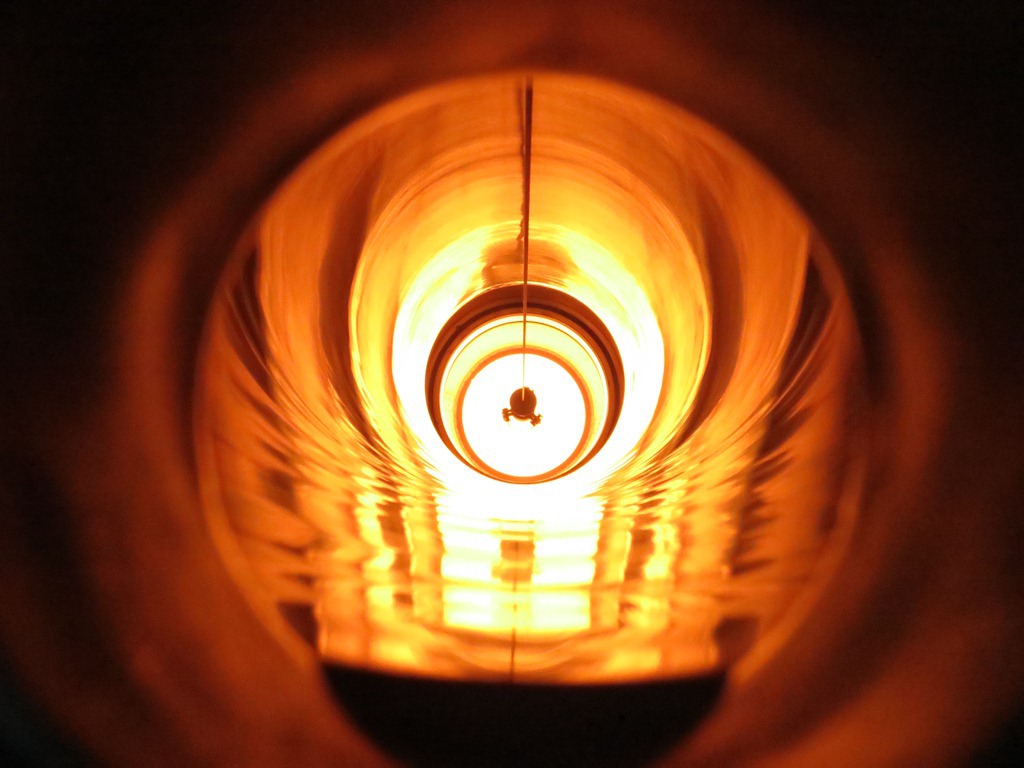

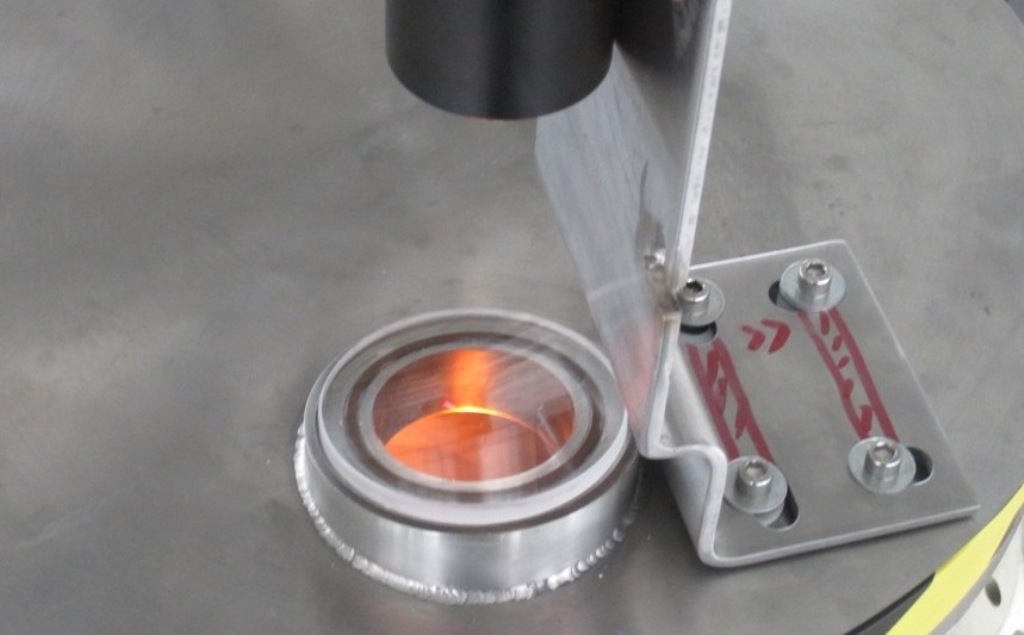

● 1450℃高溫熔融態硅液液位/液面高度測量，用於顯示和控制液面高度
● 測量各種容器、大型罐體中的散裝固體、液體、防腐材料、輻射物體的準確位置
