河南洛陽廠家2米3米埋弧焊十字架_山東雲帆機械設備有限公司

操作機特點：

1. 立柱和橫梁均採用整體箱形結構，機械強度高，穩定性好，結構緊湊。

2. 整個立柱的強度和外觀，同時減少了焊接熱影響區，減少對鋼材特性的損害，焊後採用去應力處理，確保立柱的力學性能。

3. 焊後採用大型龍門刨加工導軌，確保托架行走的精度。

4. 托架座連同橫臂的升降是通過頂部的蝸輪減速機電機驅動的鏈輪帶動雙排鏈條來完成升降工作的。為減輕蝸輪減速機的驅動力矩，在立柱內安裝有平衡用的配重塊，為提高橫臂升降穩定性和性，提升蝸輪減速器採用帶自鎖蝸輪蝸桿減速器。

5. 橫臂可作±180°的旋轉，安裝在立柱下端回轉支撐完成該項任務，立柱自動鎖緊。

6. 橫臂伸縮採用交流電機變頻無級調速，起動力矩大，速度平穩，可靠性強，採用齒輪齒條嚙合傳動，傳動精度高，無爬行，無抖動。

7. 導軌焊後經震動時效應力，經刨，銑成形使用壽命長，穩定性好。

一、產品介紹：

採用一體式控制櫃，觸摸屏設定參數，可以設定變位機速度和擺動器的相關參數（擺動幅度，擺動速度，擺動停留時間等）。具體工作過程是，按照設定好的工作參數，變位機帶動工件旋轉，焊槍來回擺動堆焊，將需要堆焊的面擺動堆滿。電動十字架主要方便調節焊槍的上下和前後位置（速度是恒定的）。擺動器配有二維手動微調，便於焊接工作中實時調整焊槍位置。

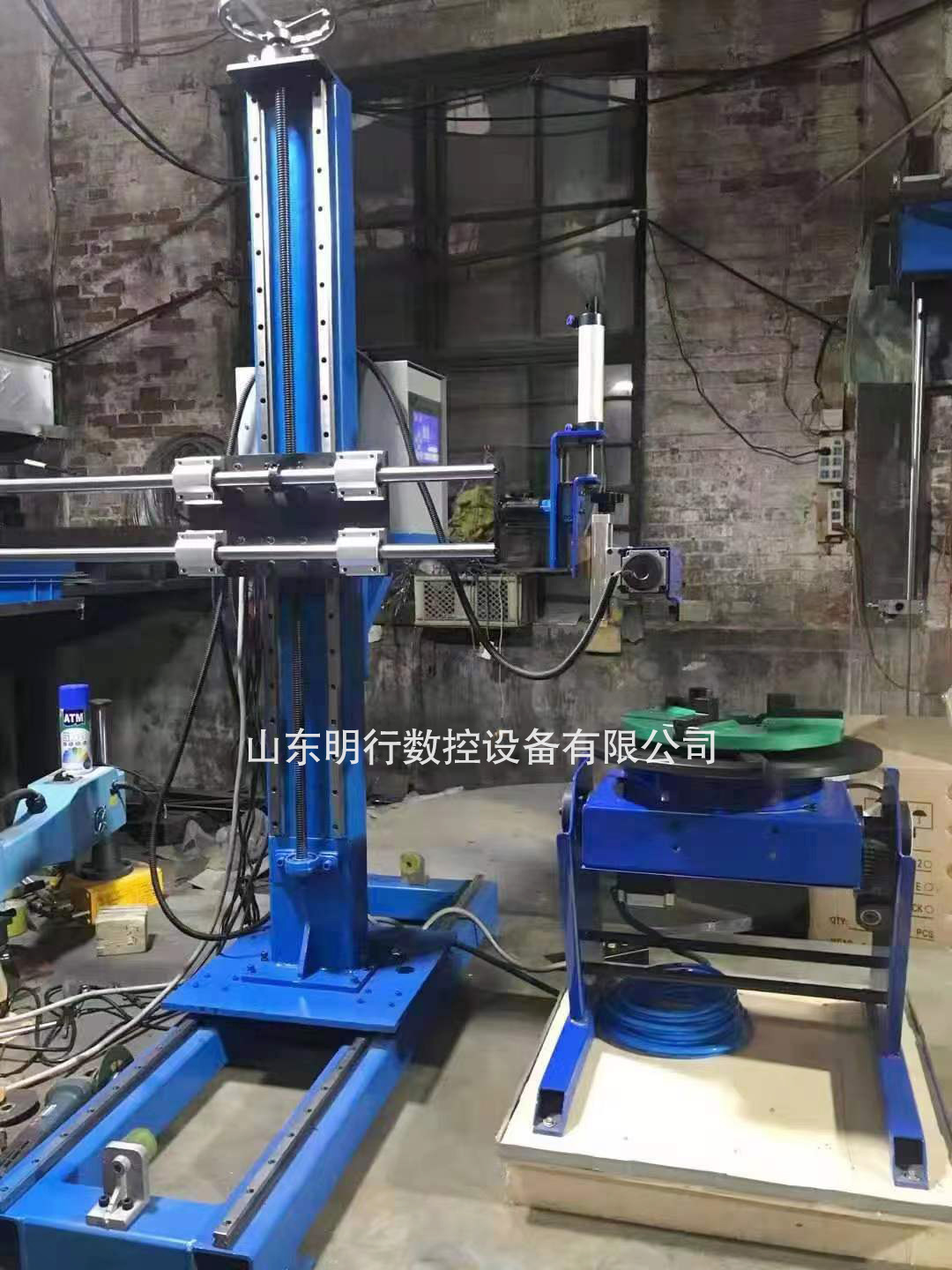

二、實物圖：
