| 品牌：德興 | 規格：3.0-300 | 材質：h59 h62 |
| 產地：廣東 |
黃銅棒是銅與鋅的合金。簡單的黃銅是銅——鋅二元合金，稱為簡單黃銅或普通黃銅。改變黃銅中鋅的含量可以得到不同機械性能的黃銅。黃銅中鋅的含量越高，其強度也較高，塑性稍低。工業中採用的黃銅含鋅量不超過45%，含鋅量再高將會產生脆性，使合金性能變壞。為了改善黃銅的某種性能，在一元黃銅的基礎上加入其它合金元素的黃銅稱為特殊黃銅。常用的合金元素有硅、鋁、錫、鉛、錳、鐵與鎳等。在黃銅中加鋁能提高黃銅的屈服強度和抗腐蝕性，稍降低塑性。含鋁小於4%的黃銅具有良好的加工、鑄造等綜合性能。在黃銅中加1%的錫能顯著改善黃銅的抗海水和海洋大氣腐蝕的能力，因此稱為“海軍黃銅”。錫還能改善黃銅的切削加工性能。黃銅加鉛的主要目的是改善切削加工性和提高耐磨性，鉛對黃銅的強度影響不大。錳黃銅具有良好的機械性能、熱穩定性和抗蝕性；在錳黃銅中加鋁，還可以改善它的性能，得到表面光潔的鑄件。黃銅可分為鑄造和壓力加工兩類產品。

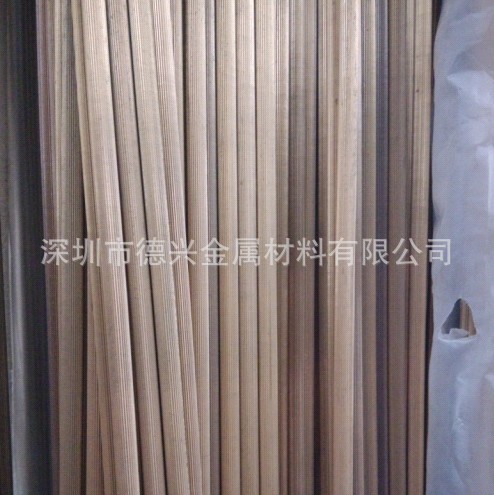

一、H62拉花黃銅棒
H62黃銅棒表示平均含銅量為62%的普通黃銅,在普通黃銅的基礎上加入其它元素的銅合金稱特殊黃銅,仍以"H"表示,後面會跟其它添加元素的化學符號和平均成份,如H62為含銅量為60.5%∼63.5%,餘量為鋅含量;而HAl59-3-2則表示其銅含量57%∼60%,鋁含量為2.5%∼3.5%,鎳含量為2%∼3%, 其餘為鋅含量.黃銅分為普通黃銅,特殊黃銅及鑄造黃銅三種,鑄造黃銅以ZCu開頭後面跟其它元素的符號及其平均含量. 特性：普通黃銅，有良好的力學性能，熱態下塑性好，冷態下塑性也可以，切削性好，易釬焊和焊接，耐蝕，但易產生腐蝕破裂。此外價格便宜，是應用廣泛的一個普通黃銅品種。H62（即四六黃銅）。在室溫下β相較α相硬得多，因而可用於承受較大載荷的零件。α+β兩相黃銅可在600℃以上進行熱加工。α+β兩相黃銅顯微組織：α為亮白色的固溶體，β是CuZn為基的有序固溶體。
H62黃銅棒用途：可做各種深拉深和彎折制造的受力零件，如銷釘、鉚釘、墊圈、螺母、導管、氣壓表彈簧、篩網、散熱器零件等。
H62黃銅棒機械性能：抗拉強度（Rm N/mm2）：385.0 延伸率（A%）：15.0
二、H65拉花黃銅棒
標準：GB/T 4423-1992
H65黃銅棒特性及適用範圍：
H65黃銅帶性能介於H68和H62之間，價格比H68便宜，有良好的力學性能也有較高的強度和塑性，能良好地承受冷、熱壓力加工，有腐蝕破裂傾向。H65黃銅帶用於制作小五金，日用品，螺釘等制件。
H65黃銅棒帶化學成份：
銅 Cu ：63.5∼68.0 鋅 Zn：餘量 鉛 Pb： 0.03
磷 P： 0.01 鐵 Fe： 0.10 銻 Sb ： 0.005
鉍 Bi： 0.005 注： 0.3(雜質)
H65黃銅棒力學性能：
抗拉強度 σb (MPa)： 390 注 ：棒材的縱向室溫拉伸力學性能 試樣尺寸：直徑或對邊距離5∼40
三、H68黃銅棒
材料名稱：普通黃銅拉制棒(半硬,5∼12mm)
牌號：H68 標準：GB/T 4423-1992
H68黃銅棒特性及適用範圍：H68黃銅有極為良好的塑性(是黃銅中佳者)和較高的強度,可切削加工性能好，易焊接，對一般腐蝕非常安定,但易產生腐蝕開裂。為普通黃銅中應用為廣泛的一個品種。H68黃銅性能與H70極相似，但冷作時有，“季裂”傾向，用作復雜的冷衝件和深衝件，如波紋管。
H68黃銅棒化學成份：
銅 Cu ：67.0∼70.0 鋅 Zn：餘量 鉛 Pb： 0.03
磷 P： 0.01 鐵 Fe： 0.10 銻 Sb ： 0.005
鉍 Bi： 0.005 注： 0.3(雜質)
H68黃銅棒力學性能：
抗拉強度 σb (MPa)： 370 伸長率 δ10 (％)： 15 伸長率 δ5 (％)： 18 注 ：棒材的縱向室溫拉伸力學性能 試樣尺寸：直徑或對邊距離5∼12
H68黃銅熱處理規範：熱加工溫度750∼830℃;退火溫度520∼650℃;內應力的低溫退火溫度260∼270℃。
特殊黃銅的性能:特殊黃銅中的α相及β相是多元復雜固溶體，其強化效果較大，而普通黃銅中的α及β相是簡單的Cu-Zn固溶體，其強化效果較低，這些可人表5所列數據看出。雖然鋅當量相當，多元固溶體與簡單二元固溶體的性質是不一樣的。所以，少量多元強化是提高合金性能的一種途徑。
普通黃銅與特殊黃銅的性能比較
幾種常用的特殊變形黃銅的組織和壓力加工性能
錫黃銅：(70Cu-29Zn-1Sn,62Cu-37Zn-1Sn)黃銅中加入錫，可明顯提高合金的耐熱性，特別是提高抗海水腐蝕的能力，故錫黃銅有“海軍黃銅”之稱。
錫能溶入銅基固溶體中，起固溶強化作用。但是隨著含錫量的增加，合金中會出現脆性的r相（CuZnSn化合物），不利於合金的塑性變形，故錫黃銅的含錫量一般在0.5%∼1.5%範圍內。
常用的錫黃銅有HSn70-1，HSn62-1，HSn60-1等。前者是α合金，具有較高的塑性，可進行冷、熱壓力加工。後兩種牌號的合金具有（α+β）兩相組織，並常出現少量的r相，室溫塑性不高，只能在熱態下變形。
錳黃銅：錳在固態黃銅中有較大的溶解度。黃銅中加入1%∼4%的錳，可顯著提高合金的強度和耐蝕性，而不降低其塑性。
錳黃銅具有（α+β）組織，常用的有HMn58-2，冷、熱態下的壓力加工性能相當好。
鐵黃銅：鐵黃銅中，鐵以富鐵相的微粒析出，作為晶核而細化晶粒，並能阻止再結晶晶粒長大，從而提高合金的機械性能和工藝性能。鐵黃銅中的鐵含量通常在1.5%以下，其組織為（α+β），具有高的強度和韌性，高溫下塑性很好，冷態下也可變形。常用的牌號為Hfe59-1-1。
鎳黃銅：鎳與銅能形成連續固溶體，顯著擴大α相區。黃銅中加入鎳可顯著提高黃銅在大氣和海水中的耐蝕性。鎳還能提高黃銅的再結晶溫度，促使形成更細的晶粒。
鎳黃銅牌號：NCu40-2-1，NCu28-1-1，NCu28-2.5-1.5，NCu30，NCu30-3-0.5，NCu35-1.5-1.5
HNi65-5鎳黃銅具有單相的α組織，室溫下具有很好的塑性，也可在熱態下變形，但是對雜質鉛的含量嚴格控制，否制會嚴重惡化合金的熱加工性能。
普通黃銅排的性能及用途：
H62國標黃銅排；適用於冷態下壓力加工，宜於進行焊接和釬焊。易拋光，是進行拉絲、扎制、彎曲等成型地主要合金。用於螺釘、酸洗用的圓輥等。
H65黃銅；性能介於H68和H62之間，價格比H68便宜，也有較高的強度和塑性，能良好地承受冷、熱壓力加工，有腐蝕破裂傾向。用於小五金、日用品、小彈簧、螺釘、鉚釘和機械零件。
H68黃銅；有極為良好的塑性（是黃銅中佳者）和較高的強度，切削加工性能好，易焊接，對一般腐蝕非承安定，但易產生開裂。是普通黃銅中應用為廣泛的一個品種。用於復雜的冷衝件和深衝件，如散熱器外殼、導管、波紋管、彈殼、墊片等。
H70黃銅；有極為良好的塑性（是黃銅中佳者）和較高的強度，切削加工性能好，易焊接，對一般腐蝕非承安定，但易產生開裂。用於復雜的冷衝件和深衝件，如散熱器外殼、導管、波紋管、彈殼、墊片。
H75黃銅；有相當好的力學性能、工藝性能和耐蝕性能。能很好地在熱態和冷態下壓力加工。在性能和經濟上居於H80、H70之間。用於低載荷耐蝕彈簧。
H80高精黃銅；性能和H85相似，但強度較高，塑性也較好，在大氣、淡水及海水中有較高的耐蝕性。用於造紙網、薄壁管、波紋管及房屋建築用品。
H85高精黃銅；具有較高的強度，塑性好，能很好地承受冷、熱壓力加工，焊接和耐蝕性能也都。用於冷凝和散熱用管、虹吸管、蛇形管、冷卻設備制件。
H90高精黃銅；性能和H96相似，但強度較H96稍高，可鍍金屬擠途敷琺瑯。用於供水及排水管、獎章、藝術品、水箱帶以及雙金屬片。
H96高精黃銅；強度比紫銅高（但在普通黃銅中，她是低的），導熱、導電性好，在大氣和但是中有高的耐蝕性，且有良好的塑性，易於冷、熱壓力加工，易於焊接、鍛造和鍍錫，無應力腐蝕破裂傾向。在一般機械制造中用作導管、冷凝管、散熱器管、散熱片、汽車水箱帶以及導電零件等
德國進口黃銅排牌號：OF-Cu SE-Cu E-Cu58 SF-Cu SW-Cu CuZn5 CuZn10 CuZn15 CuZn20 CuZn30 CuZn33 CuZn36 CuZn37CuZn36Pb1.5 CuZn40 CuZn31Si1 CuZn20Al2 CuSn4 CuSn5…………
歐洲進口黃銅排牌號：Cu-OFE Cu-HCP Cu-PHC Cu-ETP Cu-DHP Cu-DLP CuZn35Pb1 CuZn35Pb2 CuZn20Al2As CuZn28Sn1As CW009A CW021A CW020A CW506L CW507L CW508L CW600N………
美國進口黃銅排牌號：C11000 C12200 C12000 C21000 C22000 C23000 C24000 C26000 C26800 C27000 C27200 C34000 C34200 C28000 C35000 C36000 C37700 C38500…………
日本進口黃銅排牌號：C1011 C1100 C1220 C1201 C2100 C2200 C2300C2400C2600 C2680 C2700 C2720 C3501 C3712 C3601………
進口銅合金牌號：C17000 C17200 C17300 C17510 C17500 C17410 275CC10100 C10200 C10300 C10400 C10500 C10700 C10800 C11000 C12000 C12200 C12500 C14500 C14510…………
進口鋁黃銅牌號：: HAl77-2 C68700 687 CZ110 CuZn22Al2 2.0460 C6870 HAi66-6-3-2 670 C6872 HAi60-1-1 C67000 678 CuZn37Al………..
進口鐵黃銅牌號: QAl5 C60600 CA101 CuAl5 2.0916 QAl7 C60800 CA10·····
特殊規格可以定做，歡迎廣大新老客戶來電洽談！
豫公網安備41010502000017號
