額定電壓0.6/1KV預制分支電纜
執行標準
參照採用了GB12706-2002和JG/T147-2002
產品特點和主要用途
廣泛用於高層建築、辦公大樓、賓館、醫院、商場、工廠等配電係統。其主幹電纜導體無接頭,支線電纜導體接頭結構合理,接觸電阻極小,不受熱脹冷縮影響,具有良的抗震性,良好的氣密性和防水性,能在潮濕的環境中正常供電,也能在露天及地埋敷設。佔地面積小,安裝簡單方便。
型號及名稱
型號名稱YFZ-W聚氯乙烯絕緣聚氯乙烯護套預制分支電纜YFZ-ZR-W聚氯乙烯絕緣聚氯乙烯護套阻燃預制分支電纜YFZ-H-W聚氯乙烯絕緣聚氯乙烯護套耐火預制分支電纜YFZ-YJV交聯聚乙烯絕緣聚氯乙烯護套制分支電纜YFZ-ZR-YJV交聯聚乙烯絕緣聚氯乙烯護套阻燃預制分支電纜YFZ-NH-YJV交聯聚乙烯絕緣聚氯乙烯護套耐火預制分支電纜YFZ-WL-YJE交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃預制分支電纜YFZ-NH-YJE交聯聚乙烯絕緣聚烯烴護套低煙無鹵耐火預制分支電纜 |
規格範圍 |

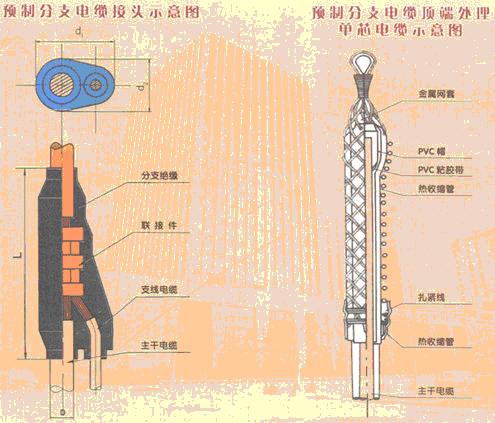

主幹電纜截面 mm2分支電纜截面 mm2分支接線頭外形參數尺寸(mm)d1d2L1616及以下3554952525及以下3535及以下5050及以下3857957050及以下9550及以下12070及以下527814515095及以下18595及以下240120及以下7096160300120及以下400150及以下500185及以下80106170 |
注:另可根據顧客要求設計制造。

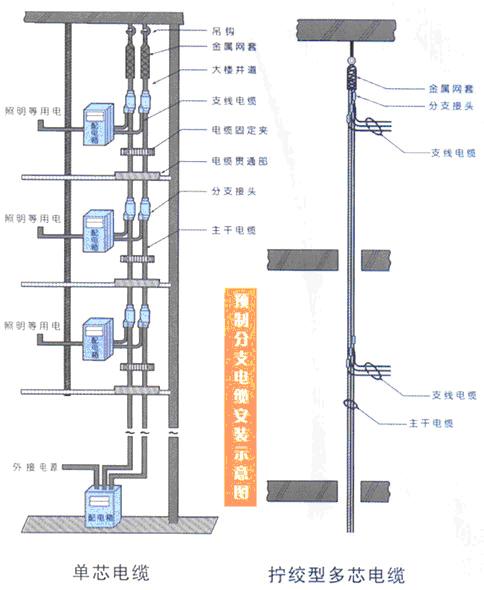

預制分支電纜敷設注意事項
1.確認電纜是否通過貫通孔。
2.採取設施,防止敷設時電纜分支部分損傷。
3.提升過程中,不要對分支線施力。
4.使用電纜重量4倍以上強度的提升用繩索。
5.電纜就位,應立即固定,以免墜落受損。
訂貨須知
1.提供係統圖。
2.主、支幹電纜的型號、規格、長度。
3.分支頭數量。
4.敷設時電纜是從地面向上拉,還是從樓頂向下拉。
5.是否對電纜端頭 進行處理。
6.其它附件明細
