施耐德140CRP31200 施耐德_廈門阿米控技術有限公司

施耐德140CRP31200 施耐德140CRA31200通道類型-徑向振動

PLC 非接地工作時，應將PLC 的安裝支架容性接地，以抑制電磁幹擾。在PLC 係統中，導線主要有PLC 和負載電源線、交流電壓的數字量信號線、直流的數字量信號線、模擬量信號線等。根據接線的功能不同，其防幹擾措施如下：
（1）電氣櫃內接線安排：只有屏蔽的模擬量輸入信號線才能與數字量信號線裝在同yi電纜槽內；直流電壓線和模擬量信號線不能與交流量電壓線裝在同yi電纜槽內；只有220V 電源線才能與信號線裝在同yi電纜槽內；電氣櫃的進出口屏蔽yi定要接地。
（2）電氣櫃外接線安排：直流和交流電壓的數字量信號線以及模擬量信號線(要用屏蔽電纜)yi定要各自用獨立的電纜；信號線電纜與電源電纜同裝在同yi電纜槽內，但為了改進抗噪性能，建議將其間隔 10cm左右。
（3）屏蔽 PLC 機殼屏蔽，yi般將機殼與電氣櫃浮空，在 PLC 機殼地板上加裝yi塊等位屏蔽板，保護接地與地板保持yi定的連接，使用銅導線時，其截面積不小於 10mm2，以構成等位屏蔽體，有效的除電磁幹擾。電纜屏蔽，yi般對載送小信號(mV或μV)的模擬員信號線，要將其電氣櫃內電纜屏蔽體的yi端連接到屏蔽母體，數字量信號線的屏蔽不超出屏蔽母體；對模擬量的屏蔽總線可絕緣。並將央點連接到參考電位或地；數字量信號線兩端接地可除gao頻幹擾。
（4）抗噪聲措施：對處於強磁場(如變壓器)的部分進行金屬屏蔽，電控櫃內不採用熒光燈具照明。此外，PLC 係統控制電源也應採用相應的抗幹擾措施。因為，PLC控制係統的電源yi般都是 220V 市電，電網的瞬變過程是經常發生的，電源波動大的感性負載或晶閘管裝置的切換，很容易造成電壓缺口或毛刺，如果直接供電經 PLC 及 I／O模板，將引起不良後果。PLC 係統電源抗幹擾的方法有：採用隔離變壓器；採用低通濾波器；應用頻譜均衡法。其中隔離變壓器是常用的，因為 PLC、I／O 模塊電源常用 DC24V，需經隔離變壓器降壓，再經整流橋整流供給。

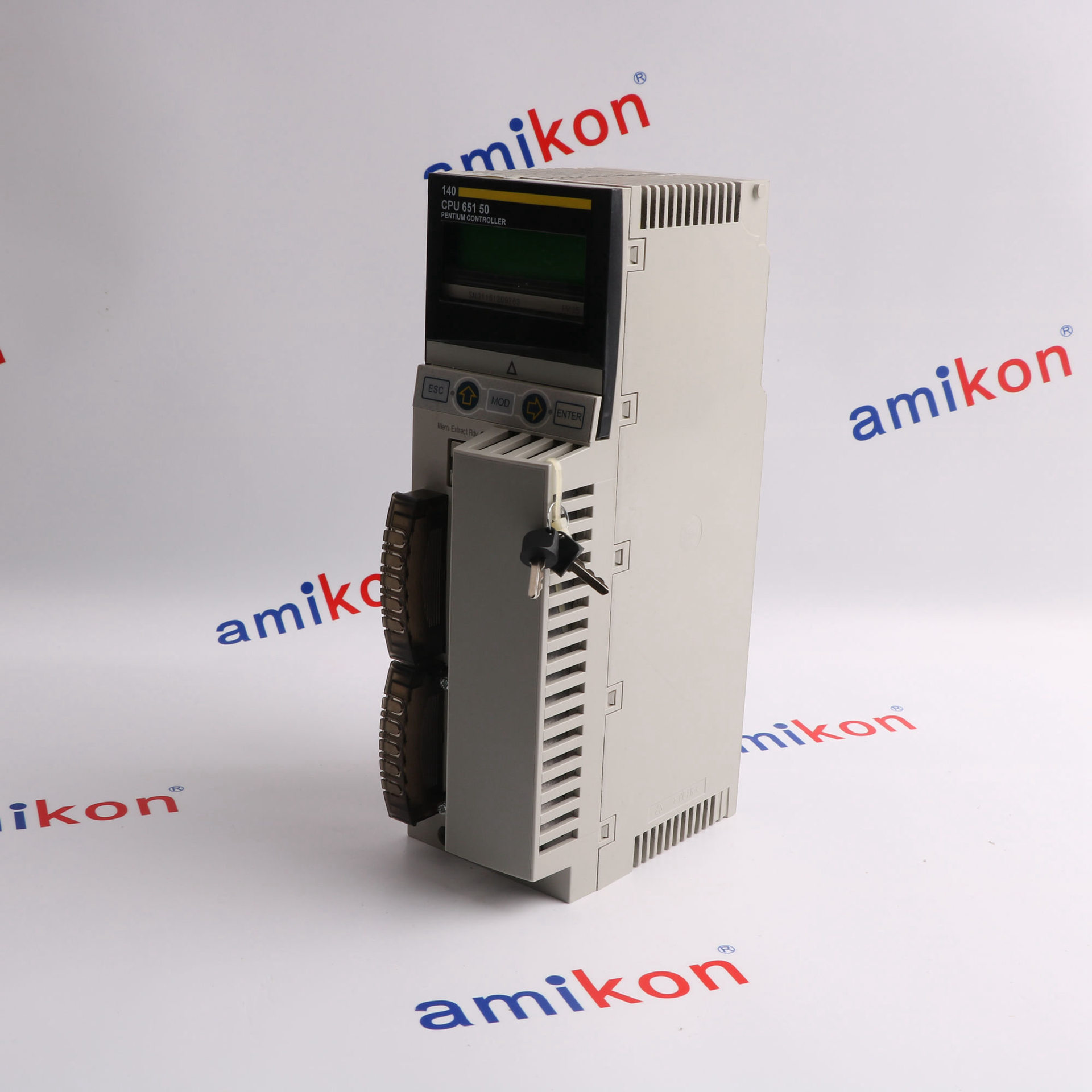

施耐德,140CPU65150C,8x13x25cm,1.2

PLC 程序丟失
PLC 程序丟失通常是因為接地不良或接線有誤、操作有誤和幹擾等幾方面原因造成。
(1)PLC 主機及模塊必xu有良好的接地，通常採用主機外殼與開關櫃外殼連接接地，當出現接地不良時，應考慮採用多股銅心線，採用從主機接地端子直接接地，確保良好接地。此外，還應保證 I／O模塊 24V直流電源負極有良好的接地。
(2)主機電源接線端子相線必xu連接正確，不然也會出現主機不能啟動，時常出錯或程序丟失現象。
工程自動化係統採用SIEMENSS7—400PLC係統，由PLC做為控制站，工業型計算機做為操作站構成分布式結構，滿足原料場、燒結廠、gao爐、轉爐及連鑄等控制需求。如果環境惡劣，幹擾強烈或安裝使用不當，維護不到位，保護程序考慮不周等，都不能保證PLC正常、可靠、anquan地運行。因此。討論如何提gaoPLC控制係統可靠性問題分重要。

白紙_3png

EPRO	PR6424/010-010 CON021	EMERSON	KJ4001X1-CA1 12P0623X062
EMERSON	PR6424/010-000 CON021	EMERSON	KJ4001X1-CC1 12P0733X032
EPRO	PR6424/010-000 CON021	EMERSON	KJ4001X1-CC1 12P0733X042
EPRO	PR6424/006-030	EMERSON	KJ4001X1-CC1 12P0733X042
EMERSON	PR6424/000-140 CON021	EMERSON	KJ4001X1-CG1 12P1812X042
EMERSON	PR6424/000-140 CON021	EMERSON	KJ4001X1-CH1 12P1811X032
EMERSON	PR6424/000-030 CON021	EMERSON	KJ4001X1-CK1 12P0732X162
