上海葆梔電線電纜有限公司供應FF46-1鍍錫銅/FF46-2鍍銀銅/FF46-3鍍鎳銅氟46絕緣安裝線
特殊定制:協商協議定制其他各種規格
標準:Q/SNDD1-2004
適用溫度:-60℃∼+200℃
試驗電壓:
額定電壓V | 溫水時間h | 試驗電壓V | 施加電壓時間min |
110 | 4 | 1000 | 1 |
250 | 4 | 1500 | 1 |
600 | 4 | 2500 | 1 |

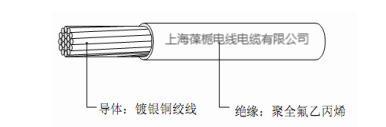

結構數據:
導電線芯 | 絕緣厚度mm | 電線外徑mm | 直流電阻Ω/km20℃ | 絕緣電阻不大於MΩ·km | ||||||||
根數×線徑mm | 標稱直徑mm | 110V | 250V | 600V | 110V | 250V | 600V | |||||
大 | 小 | 大 | 小 | 大 | 小 | |||||||
7×0.08 | 0.24 | 0.10 | 0.15 | 0.25 | 0.50 | 0.42 | 0.60 | 0.50 | 0.85 | 0.65 | 550 | |
7×0.10 | 0.30 | 0.10 | 0.15 | 0.25 | 0.60 | 0.48 | 0.65 | 0.55 | 0.90 | 0.70 | 339 | |
7×0.12 | 0.36 | 0.10 | 0.15 | 0.25 | 0.65 | 0.54 | 0.70 | 0.60 | 0.95 | 0.75 | 280 | |
7×0.15 | 0.45 | 0.10 | 0.15 | 0.25 | 0.70 | 0.63 | 0.80 | 0.70 | 1.05 | 0.85 | 145 | |
7×0.2019×0.12 | 0.60 | 0.10 | 0.15 | 0.25 | 0.85 | 0.78 | 0.95 | 0.85 | 1.20 | 1.00 | 82 | |
19×0.15 | 0.75 | 0.15 | 0.25 | 1.10 | 1.00 | 1.35 | 1.15 | 54 | ||||
19×0.18 | 0.90 | 0.15 | 0.25 | 1.25 | 1.15 | 1.50 | 1.30 | 37.5 | ||||
19×0.23 | 1.15 | 0.30 | 1.90 | 1.65 | 23 | |||||||
19×0.26 | 1.30 | 0.30 | 2.10 | 1.75 | 18 | |||||||
19×0.3249×0.18 | 1.62 | 0.30 | 2.40 | 2.05 | 12 | |||||||
49×0.20 | 1.80 | 0.30 | 2.60 | 2.25 | 9.5 | |||||||
49×0.26 | 2.34 | 0.40 | 3.40 | 3.00 | 7 | |||||||
49×0.28 | 2.52 | 0.40 | 3.60 | 3.20 | 6 | |||||||
49×0.32 | 2.88 | 0.40 | 3.95 | 3.50 | 5 | |||||||
49×0.39 | 3.51 | 0.40 | 4.60 | 4.10 | 3 |
